![支持力機構](img/head1.png)

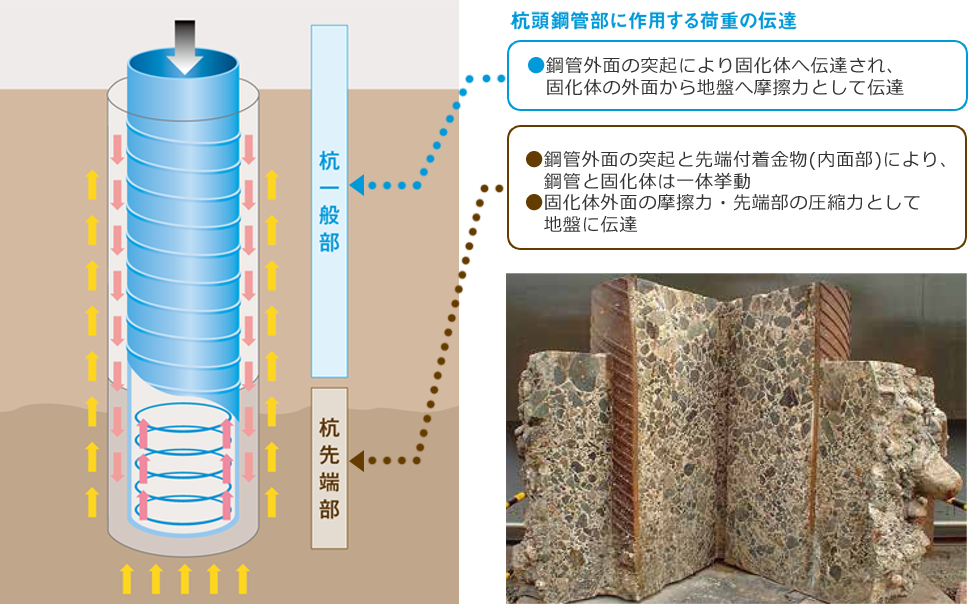

① 鉛直支持力
周面摩擦力、先端支持力とも非常に安定した性能を発揮します。(支持杭のみならず、摩擦杭としても高い適用性を有します。)
![](img/chart_01.png)
杭先端部築造例(杭径1400、鋼管径1000㎜の掘起こしカットサンプル)

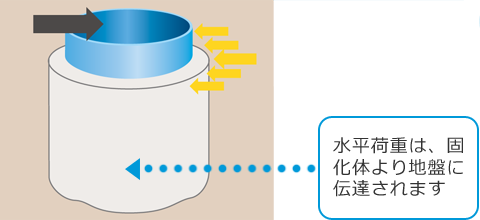

② 水平支持力
杭頭荷重が確実に地盤に伝達され、鋼管径より200~400mm大きい固化体径(杭径)により大きな支持力が確保できます。
![水平支持力](img/chart_02.png)

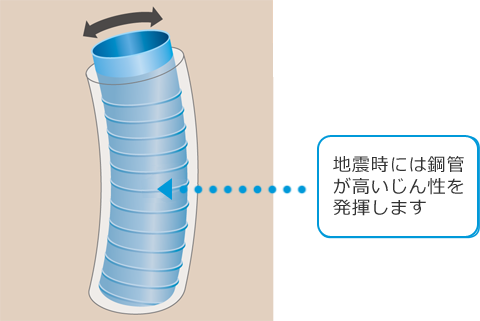

③ 曲げ
高じん性材料(鋼管)を構造部材としており、耐震性・信頼性の高い構造物が構築できます。
![曲げ](img/chart_03.png)
![ガンテツパイルの高い支持力特性](img/head2.png)
ガンテツパイル(鋼管ソイルセメント杭工法)は他の杭工法に比べ、大きな鉛直支持力が確保できます。
①ガンテツパイルの先端支持力度の特性値
地盤の種類 | 杭先端の極限支持力度の特性値(kN/㎡) |
砂 層 | 190N(≦ 9,500) |
---|---|
砂れき層 | 240N(≦ 12,000) |
②ガンテツパイルの周面摩擦力度の特性値
地盤の種類 | 最大周面摩擦力度の特性値(kN/㎡) |
砂質土 | 9N(≦ 300) |
---|---|
粘性土 | c又は10N(≦ 200) |
鉛直載荷試験結果
先端支持力度
![先端支持力度](img/chart_05.png)
周面摩擦力度
![周面摩擦力度](img/chart_06.png)
※道路橋示方書・同解説(H29.11)による場合
